激光焊接可以焊接塑料与金属吗-欧威激光科技（苏州）有限公司

激光焊接可以焊接塑料与金属吗 发布时间：2026-08-07 14:20:37

一、激光焊接：塑料‑金属异质连接

普通塑料透射激光焊（塑‑塑那套工艺，不能直接焊塑料与金属）；但存在专门激光直接连接塑料‑金属（Laser Direct Joining）工艺，可以实现无胶、无铆钉结合，但不是冶金熔焊，是机械锚锁 + 界面化学结合。

热固性塑料不可做该工艺，仅适用于热塑性塑料（PC、ABS、PA6/66、PBT、PP、玻纤增强热塑性复合材料），金属：钢、不锈钢、铝、钛都可尝试。

二、两种主流实现方式

方式 1：激光照射金属侧（工业研究主流）

激光打在金属表面，金属吸热升温，通过热传导把界面塑料熔化；

金属优先做激光微结构化预处理：脉冲激光在金属表面烧蚀出微米级凹坑、倒钩微结构；

夹紧施压，熔融塑料流入金属微坑，冷却后形成机械互锁（锚锁效应）+ 少量界面化学键实现结合

【关键点：金属不熔化，只有塑料熔化，不存在金属与塑料熔合冶金焊缝。】

方式 2：激光透过透明塑料照射金属（搭接结构）

上层为可透过近红外激光的热塑性塑料（PC/PMMA），激光穿过塑料打到金属表面，金属吸光发热熔化界面塑料，压力下完成连接。

限制：上层必须透光；不适合黑色不透明塑料。

建议不能把金属当作 “吸光层” 直接套用普通塑塑透射焊参数，较易塑料大量热分解、碳化、大量气泡，接头直接失效

三、塑料与金属材质激光焊接-必须的条件

1.接头形式：优先搭接，对接接头较难实现；需要稳定可控夹紧压力；零件界面间隙尽量小。

2.金属预处理（决定强度的核心）

较优：激光微织构化，制造带倒扣的微孔，剪切强度可以大幅提升；普通砂纸打磨粗糙强度很低，仅做辅助，不能替代激光织构。

基础：除油脱脂，油污会造成界面脱粘。

3.塑料与金属材质激光焊接-材料限制

适合：PC、ABS、PC‑ABS、PA6/66、PBT、玻纤增强热塑性片材

慎用：PP、PE，熔融流动性差，接头强度偏低

禁止：POM（受热分解产气严重）、热固性塑料（无法重熔）

过程控制：需要红外测温 / 高温计闭环控温；热输入窗口很窄：热输入低→熔不透，强度低；热输入高→塑料分解、气泡、碳化，接头脆断。

四、塑料激光焊接技术优缺点

【优点】

不用胶水、不用螺钉铆钉；无胶粘剂固化时间；

局部加热，整体变形小；适合自动化产线；

可以实现密封接头；适合汽车轻量化、传感器、电池壳体、3C 部件。

【缺点】（量产主要痛点）

接头强度远低于塑‑塑激光焊；受温度冲击、冷热循环性能敏感；

金属激光微织构预处理会增加工序、设备成本；

工艺窗口窄，对塑料牌号、玻纤含量、金属表面状态高度敏感；

气密性、长期老化性能需要大量验证；目前大量处于研发 / 小批量阶段，大规模量产案例远少于塑料‑塑料激光焊。

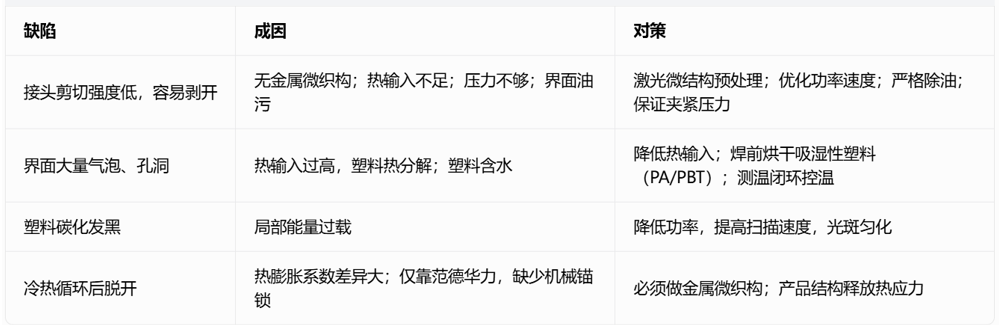

五、塑料与金属焊接技术常见缺陷

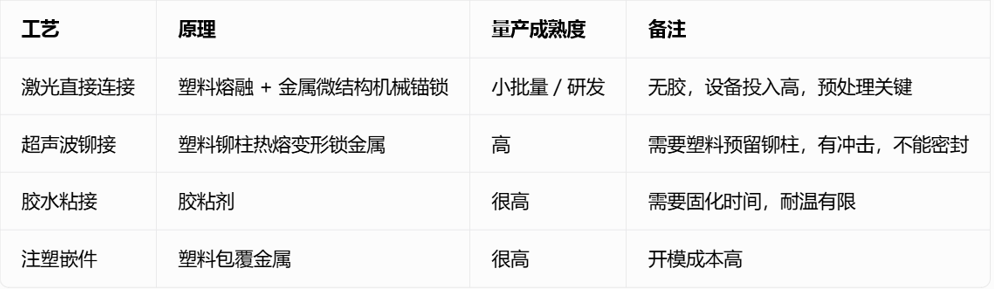

六、和其它塑料‑金属连接对比

综上所述，激光焊接技术之焊接塑料与金属焊接要点，更多塑料激光焊技术应用，敬请关注欧威激光，我们将竭诚为您服务。

欧威激光科技（苏州）有限公司成立于2002年，在激光技术和设备系统的研发制造领域拥有二十多年的研发制造经验。欧威激光作为激光塑料焊接设备生产厂家，生产的塑料激光焊接机主要应用于汽车制造、精密电子产品外壳焊接、工业塑料包装、医用塑料件激光焊接等产品领域的塑料激光焊接工作，让我们的塑料激光焊接技术能帮到更多产品提升产品品质！
